光接收器MX8602J
2022-06-09
產品名稱：光接收器MX8602J
WT-1550系列1550nm外調制激光發射機是構建大、中型有線電視光纖傳輸網絡的重要設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（或壓縮數據）信號的遠距離光纖傳輸。
MX8602J是我公司最新推出的高檔CATV網絡光接收機，本機前級采用全砷化鎵MMIC放大，后級為美國ACA公司的貼片砷化鎵放大器件，優化的線路設計，加上本公司十多年專業的設計經驗，而使本機的達到了較高的性能指標。單片機控制數碼顯示各項參數，使工程調試格外方便，是構建CATV網絡的主流機型。
一、性能特點
■ 高響應度PIN光電轉換管。
■ 線路優化設計，SMT工藝生產，信號傳輸距離更短，光電信號傳輸更流暢。
■ 專業的射頻衰減芯片，射頻衰減和均衡線性好，精度高。
■ 砷化鎵放大器件，功率倍增輸出，增益高、失真低。
■ 單片機控制整機工作，數碼顯示各項參數，操作方便直觀，性能穩定。
■ 優良的AGC特性，輸入光功率－8～＋2dBm時，輸出電平保持不變，CTB、CSO基本不變。

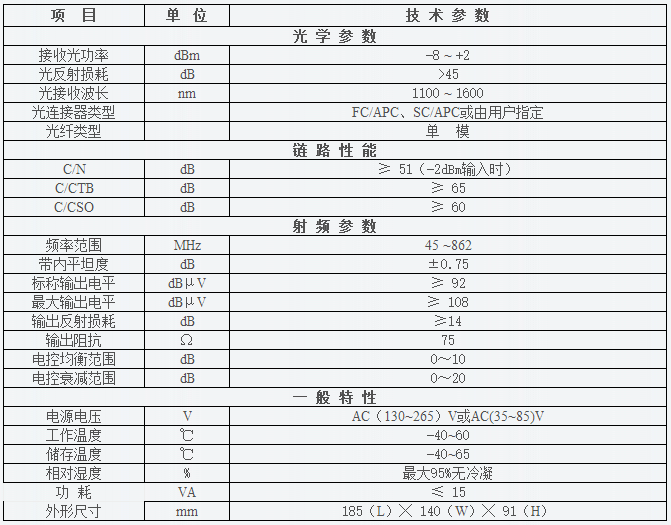

二、技術參數

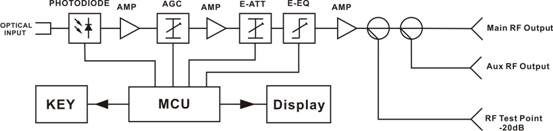

三、原理框圖

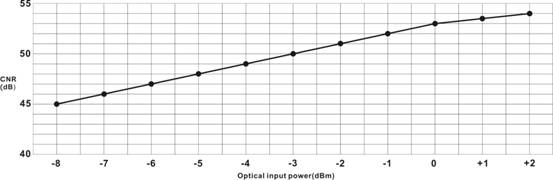

四、輸入光功率與CNR關系表
五、功能顯示及操作說明
1、上電

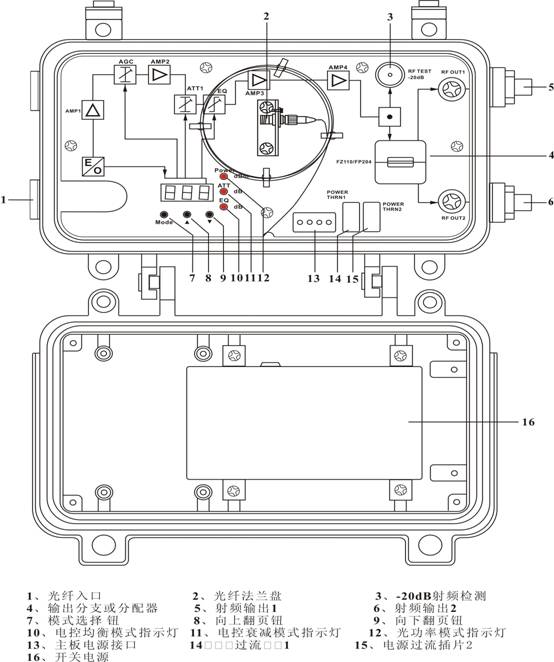

六、結構示意圖
