MX8604H 野外型光工作站

產品名稱：MX8604H 野外型光工作站

野外型光工作站是我公司憑借多年來成功開發有線電視設備的先進經驗，充分考慮了FTTS、FTTB的網絡拓撲結構，專門為HFC結構雙向城域寬帶網而開發的雙向光接點設備。


野外型光工作站 型號：MX8604H

一、    概述

1.     MX-8604H、MX-7504H系列野外型光工作站是我公司憑借多年來成功開發有線電視設備的先進經驗，充分考慮了FTTS、FTTB的網絡拓撲結構，專門為HFC結構雙向城域寬帶網而開發的雙向光接點設備。

2.     MX-8604、MX-7504H系列野外型光工作站采用積木式模塊化結構，配置靈活，調試方便，并解決了CATV雙向網回傳通道匯集噪聲的工程技術難題，能完全滿足現代CATV業務高可靠性的網絡安全傳輸要求。

3.     MX-8604、MX-7504H系列野外型光工作站選用高性能防水外殼，最多可配置2個下行光接收模塊、1個上行光發射模塊和1個開關電源模塊，有效提高了系統的可靠性。

4.     完全支持符合《GB/T 20030-2005 HFC網絡設備管理系統規范》網管標準的有線電視HFC網管系統，并可方便地于其他廠商的前端管理軟件實現互連互通。

5.     MX-8604A和MX-7504A型光工作站為四路獨立輸出機型；MX-8604HB和MX-7504HB型光工作站為兩路獨立輸出機型。

二、    性能特點

        下行光接收部分選用低噪聲、高靈敏光檢波器，上行光發射部分選用了高性能FP激光器，射頻輸出級采用了非線性指標優異的最新砷化鎵功率倍增模塊。

        可根據實際工程應用環境，選配熱備份下行光接收模塊，有效提高了系統的可靠性。

        RF AGC技術，使光輸入電平在±5dbm范圍內變化，輸出保持不變，非線性指標保持不變。

        每個下行射頻通道均由一枚功率倍增模塊獨立放大，可輸出104dBuV以上的高質量射頻信號，每路的輸出電平和輸出斜率均可獨立調整；在無后級延放或用戶放的情況下，可直接驅動100個左右的終端用戶

        插件式雙工濾波器，插件式固定均衡器、固定衰減器，科學合理的在線檢測口，使工程調試更方便；鑄鋁防水外殼，高可靠性開關電源，嚴密的防雷擊系統，確保了設備能在野外惡劣環境中長期穩定工作。

        內建完善的狀態監控電路，可配置符合《GB/T 20030-2005 HFC網絡設備管理系統規范》網管標準的應答器，方便地實現設備的遠程網管監控；并可方便地與其他廠商的前端管理軟件實現互連互通。

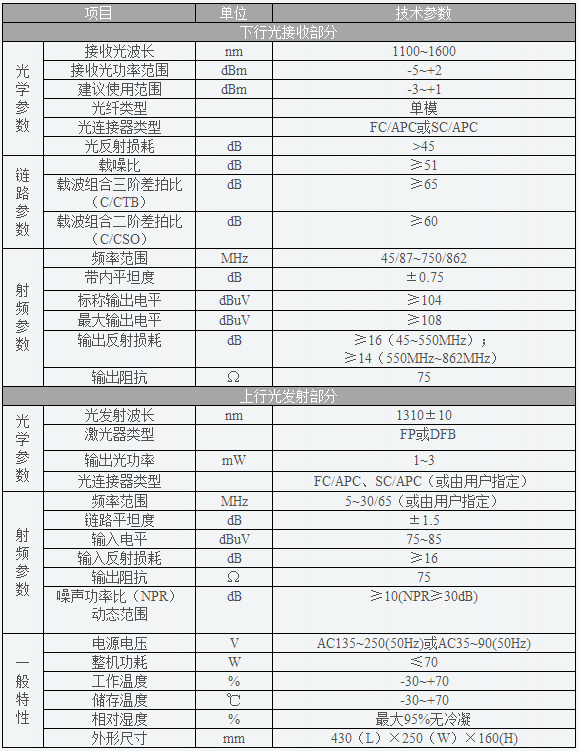

三、技術參數

特別說明：本手冊給出的設備技術參數是參照GY/T 194-2003《有線電視系統光工作站技術要求和測量方法》規定的測試方法，并在以下條件測得。

?         測試條件：1、下行光接收部分：與10Km標準光纖、光無源衰減器和標準光發射機組成測試鏈路，在規定的鏈路損耗條件下，在47MHz~550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550MHz~862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平(8MHz帶寬內)比模擬信號的載波電平低10dB；光接收機的輸入功率為-2dBm，RF輸出電平94dBuV，帶9dBuV輸出斜列時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

2、上行光發送部分：鏈路平坦度和噪聲功率比動態范圍均為上行光發送機與上行光接收機等組成的鏈路指標。

友情提示：為了改善光接點以下電纜傳輸系統的非線性指標，建議在實際工程應用中，把射頻信號設置為6~9dB傾斜輸出。

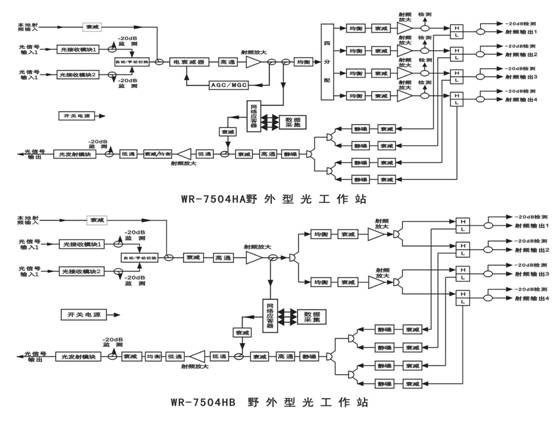

四、框圖

五、可選選件

選件1：網管模塊

選件2：網管應答器

選件3：光接收備份模塊

選件4：回傳光發射模塊（FP激光器）

選件5：開關電源熱備份模塊

六、訂購指南

本設備光纖接口的默認出廠配置為FC/APC接口，如有其它特殊要求，請在訂貨時說明。

客戶在訂貨時指定光接收模塊和射頻放大模塊的品牌和型號。
