MX-1550 光放大器

產品名稱：MX-1550 光放大器

摻鉺光纖放大器是1550nm光纖通信系統中重要的光中繼傳輸設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（或壓縮數據）信號的遠距離光纖傳輸。


MX-1550 系列1550nm CATV摻鉺光纖放大器

一、產 品 簡 介

■    MX-1550系列1550nm CATV 摻鉺光纖放大器是1550nm光纖通信系統中重要的光中繼傳輸設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（或壓縮數據）信號的遠距離光纖傳輸。

■    MX-1550系列1550nm CATV 摻鉺光纖放大器選用國際著名品牌的低噪聲泵浦激光器，進口高性能摻鉺光纖，并內置完善的微電腦自動監控系統，確保了整機優異的性能指標。

■    MX-1550系列1550nm CATV 摻鉺光纖放大器外觀工藝高檔美觀，各項性能技術指標及技術先進性可與同類進口機型媲美，且性價比高，安裝調試方便，是構建大、中型1550nm CATV光纖傳輸網絡的首選設備。

二、性 能 特 點

■    選用國際著名品牌的低噪聲泵浦激光器，失真低，寬頻帶，輸出光功率高。

■    采用進口高性能摻鉺光纖，能量轉化效率高。

■    內置完善的微電腦自動監控電路，能實時精確監控光輸出功率和激光器的各種工作狀態，確保了穩定的光輸出功率，并有效延長了激光器的工作壽命。

■    19″1U標準機架，前面板內嵌藍屏VFD顯示屏，能精確顯示設備的各項工作狀態參數。

■   配有符合IEEE802.3 10 Base-T的標準以太網接口和RS-232網管接口，全面支持《GB/T          20030－2005 HFC網絡設備管理系統規范》，能方便地實現網管監控。

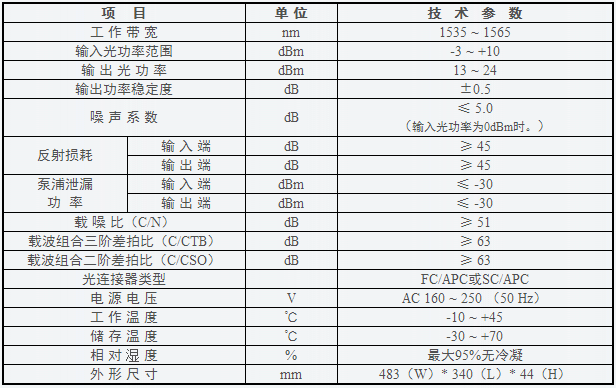

三、技 術 參 數

鏈路測試條件

特別說明：本手冊給出的設備技術參數是參照GY/T 184-2002 《有線電視系統模擬光纖放大

器技術要求和測量方法》規定的測試方法，并在以下測試條件下測得。

測試條件：與標準光發射機、標準光接收機和10km標準光纖組成測試鏈路，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 ~ 750/862 MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8 MHz帶寬內）比模擬信號的載波電平低10dB，光接收機的輸入光功率為0dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

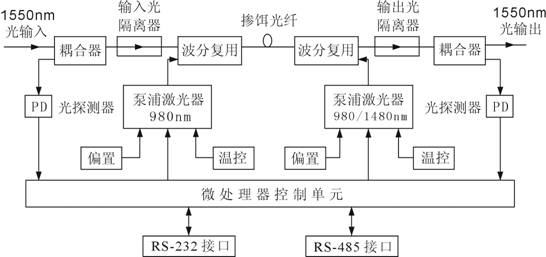

四、原 理 框 圖


五、訂 購 指 南

■  本設備光纖接口的默認出廠配置為FC/APC接口，如有其它特殊要求，請在訂貨時說明。

■  可選配-48V直流電源，請在訂貨時說明。

■  另有低功率輸入機型（MX-1550+型），請在訂貨時說明；低功率輸入機型的輸入光功率可底至-5 dBm。
