野外型光放大器MX-1550F
2022-06-09
產品名稱：野外型光放大器MX-1550F
野外型1550nm CATV
摻鉺光纖放大器是我公司總結了多年工程實踐經驗開發出的特色型產品，徹底解決了一些邊遠地區無法建造室內機房的工程難題。
MX-1550F野外型1550nm CATV摻鉺光纖放大器
一、產 品 簡 介
■ MX-1550F野外型1550nm CATV 摻鉺光纖放大器是我公司總結了多年工程實踐經驗開發出的特色型產品，徹底解決了一些邊遠地區無法建造室內機房的工程難題。
■ MX-1550F野外型1550nm CATV 摻鉺光纖放大器的技術指標和同規格的室內機型相當，內置大功率電子電熱制冷器，使設備能適應-40℃~ +60℃的野外環境溫度。
■ MX-1550F野外型1550nm CATV 摻鉺光纖放大器采用了大型鑄鋁防水外殼，高性能開關電源，嚴密的防雷擊系統，確保了設備能在野外惡劣環境中長期穩定工作。
二、性 能 特 點
■ 選用國際著名品牌的低噪聲泵浦激光器，失真低，寬頻帶，輸出光功率高。
■ 采用進口高性能摻鉺光纖，能量轉化效率高。
■ 內置完善的微電腦自動監控電路和LCD狀態顯示屏，能實時精確監控光輸出功率和激光器的各種工作狀態，確保了穩定的光輸出功率。
■ 采用了大型鑄鋁防水外殼，高性能開關電源，嚴密的防雷擊系統，確保了設備能在野外惡劣環境中長期穩定工作。

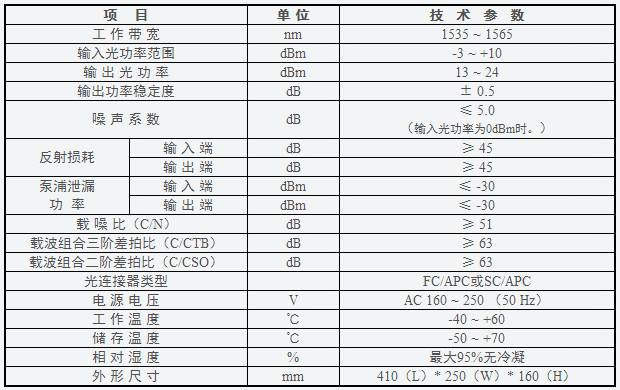

三、技 術 參 數
鏈路測試條件
特別說明：本手冊給出的設備技術參數是參照GY/T 184-2002 《有線電視系統模擬光纖放大器技術要求和測量方法》規定的測試方法，并在以下測試條件下測得。
測試條件：與標準光發射機、標準光接收機和10km標準光纖組成測試鏈路，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 ~ 862 MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8 MHz帶寬內）比模擬信號的載波電平低10dB，光接收機的輸入光功率為0dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

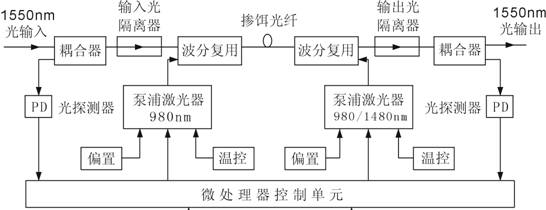

四、原 理 框 圖
五、訂
購 指 南
■ 本設備光纖接口的默認出廠配置為FC/APC接口，如有其它特殊要求，請在訂貨時說明。
■ 本機型有AC60V和AC220V兩種供電方式，請在訂貨時說明。
■ 另有低功率輸入機型（MX-1550F+型），請在訂貨時說明；低功率輸入機型的輸入光功率可底至-5 dBm。
