MX-1550系列1550nm光發射機

產品名稱：MX-1550系列1550nm光發射機

外調制激光發射機是構建大、中型有線電視光纖傳輸網絡的重要設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（或壓縮數據）信號的遠距離光纖傳輸。


MX-1550系列1550nm外調制激光發射機

一、產 品 簡 介

■    MX-1550系列1550nm外調制激光發射機是構建大、中型有線電視光纖傳輸網絡的重要設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（或壓縮數據）信號的遠距離光纖傳輸。

■    MX-1550系列1550nm外調制激光發射機采用國際著名品牌低噪聲1550nm DFB激光器，高性能LiNbO3外調制器，射頻驅動部分采用了我公司自主研發的射頻功率數碼自動處理技術和先進的射頻預失真電路，并內置完善的微電腦自動監控系統，確保了整機優異的性能指標。

■    MX-1550系列1550nm外調制激光發射機的各項性能指標和技術先進性與國外進口機型相當；外形美觀，指標優異，性價比高，適合大、中型CATV光纖網絡使用。

二、性 能 特 點

■    選用國際著名品牌的高性能DFB激光器和LiNbO3外調制器，譜線窄，線性好，輸出功率高；并增加了先進的可調式SBS控制電路，確保了優異的光鏈路指標。

■    射頻驅動部分采用了我公司自主研發的射頻功率數碼自動處理技術，可根據輸入射頻信號的電平高低和頻道數量（15 ~ 84個頻道）來自動調整射頻驅動功率，使C/CSO、C/CTB和C/N指標始終處于最佳狀態，確保了整機性能，并使光接收機的輸出電平恒定不變。

■    先進的多頻點射頻預失真技術，結合砷化鎵器件，有效改善了CATV系統中最重要的C/CTB和C/CSO指標，同時使C/N指標也得到最大提升。

■    內置完善的微電腦自動監控電路，能實時精確監控光輸出功率和激光器的各種工作狀態，確保穩定的光輸出功率，并有效延長了激光器的工作壽命。

■    前面板內嵌藍屏VFD顯示器，能精確顯示設備的各項工作參數和故障信息，直觀明了。

■    19”1U高度標準機架，配有標準的RS-485和RS-232網管接口，能方便地實現網管。

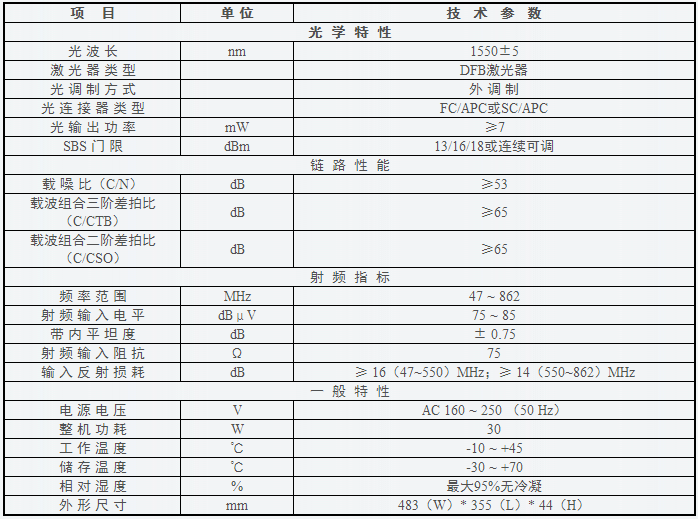

三、技 術 參 數

鏈路測試條件

特別說明：本手冊給出的技術參數是參照GY/T 143-2000 《有線電視系統調幅激光發送機和

接收機入網技術條件和測量方法》規定的測試方法，并在以下測試條件下測得。

測試條件：與13 dBm光放大器、10KM標準光纖、光衰減器和標準光接收機組成測試鏈路。

在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻

道信號，在550 ~ 862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平

（8MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-1dBm

時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪

比（C/N）。

四、訂 購 指 南

■    本設備的默認出廠配置為雙路輸出，每個光輸出口的輸出光功率為7~ 9dBm。

■    本設備光纖接口的默認出廠配置為FC/APC接口，如有其它特殊要求，請在訂貨時說明。

■    訂貨時需說明設備的SBS抑制門限閥值。（我公司有專業的工程設計人員，可提供免費的光路由設計服務。）

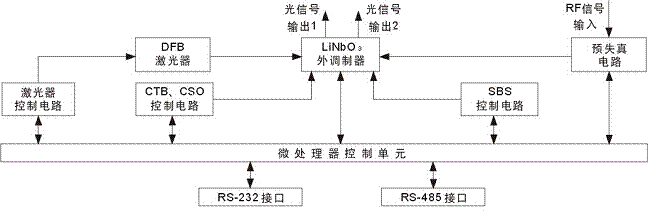

五、原 理 框 圖
