MX-8604D系列光接收機

產品名稱：MX-8604D系列光接收機

野外型四路輸出光接收機是有線電視HFC網中最通用的傳輸設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（壓縮數據）信號的長距離光纖傳輸。


MX-8604D、MX-7504D 系列野外型四路輸出光接收機

一、產 品 簡 介

■    MX-8604D、MX-7504D系列野外型四路輸出光接收機是有線電視HFC網中最通用的傳輸設備，主要用于電視圖像信號、數字電視信號、電話語音信號和數據（壓縮數據）信號的長距離光纖傳輸。

■    我公司自1995年成功推出第一臺CATV光接收機以來，對CATV光接收機產品的各種技術性能指標作了長達10多年的深入剖析研究，積累了大量產品開發經驗和工程實踐經驗，對光接收機內部線路和外形結構不斷盡心完善，性能指標也一再提升。

■    目前，我公司已掌握了國內同行業中最先進的CATV光接收機設計技巧和生產工藝；同時，我們公司的CATV光接收機的產量也躍居國內同行業首位。

二、性 能 特 點

■    下行光接收部分選用了PHILIPS、PHOTON或E-O低噪聲、高靈敏度光檢波器，射頻放大電路前級選用了進口PHILIPS或MOTOROLA低噪聲推挽放大模塊，輸出級選用了非線性指標優異的PHILIPS或MOTOROLA功率倍增模塊，（也可按用戶要求選用砷化鎵功率倍增模塊）。

■    上行光發射部分選用了高性能FP或DFB激光器作為光源，射頻放大部分選用了PHILIPS或MOTOROLA低噪聲放大模塊，確保了上行鏈路優異的噪聲功率比（NPR）指標。

■    內置插件式雙工濾波器，插件式固定均衡器、固定衰減器，插件式輸出分支器，八價光功率指示，科學合理的在線檢測口，使工程調試更方便。

■    鑄鋁防水外殼，高可靠性開關電源，嚴密的防雷擊系統，確保了設備能在野外惡劣環境中長期穩定工作。

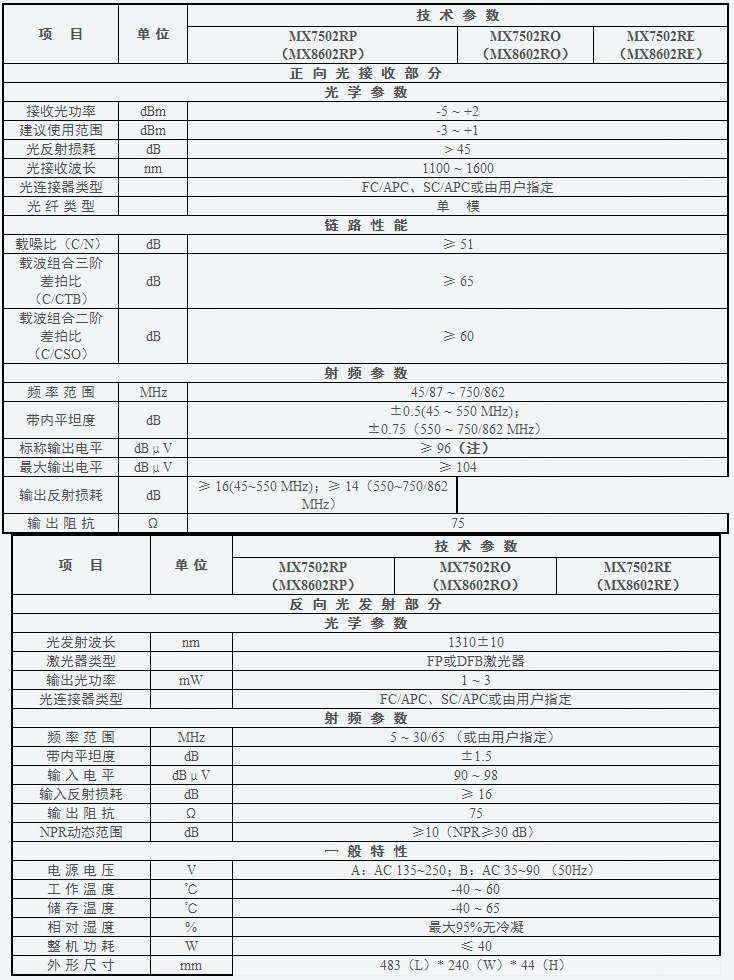

三、技 術 參 數
特別說明：

本手冊給出的設備技術參數是參照GY/T 143-2000 《有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》規定的測試方法，并在以下測試條件下測得。

測試條件：

1、下行光接收部分：與10km標準光纖、光無源衰減器和標準光發射機組成測試鏈路，在規定的鏈路損耗條件下，在45 MHz ~ 550MHz頻率范圍內配置59個PAL-D模擬電視頻道信號，在550 MHz ~ 862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB；光接收機的輸入光功率為-2dBm，RF輸出電平為94 dBμV，帶9dB輸出斜列時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

2、上行光發送部分：鏈路平坦度和NPR動態范圍均為上行光發送機與上行光接收機等組成的鏈路指標。

注：標稱輸出電平：在接收光功率為-2dBm時，且四個輸出端口均為分配輸出時，測得的輸出電平。

友情提示：為了改善光接點以下電纜傳輸系統的非線性指標，建議在實際工程應用中，把射頻信號設置為6 ~ 9dB傾斜輸出。

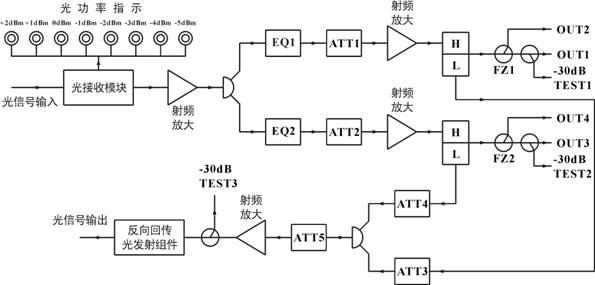

四、原 理 框 圖

五、訂 購 指 南

■  本設備光纖接口的默認出廠配置為FC/APC接口，如有其它特殊要求，請在訂貨時說明。

■  客戶可在訂貨時指定光接收模塊和射頻放大模塊的品牌和型號。

■  型 號 說 明：MX-8604DP、MX-7504DP —— 光檢波器為PHILIPS品牌的光接收模塊。

MX-8604DO、MX-7504DO —— 光檢波器為PHOTON品牌的光接收模塊。

MX-8604DE、MX-7504DE —— 光檢波器為E-O PIN光電二極管。
