WOS-3000 CATV光纖通信系統平臺

2022-06-09

產品名稱：WOS-3000 CATV光纖通信系統平臺

CATV光纖通信系統平臺型號：WOS-3000

概述

1. WOS-3000 CATV光纖通信平臺是專門為滿足城域網前端機房設備集約化安裝要求而開發設計的CATV光纖傳輸收、發一體化通信平臺。

2. 該平臺安裝方便，配置靈活；功能強大的智能化狀態集中監控單元，能實時監控機架內每個模塊的運行參數，并能在故障突發時實現自動聲光告警。

3. 雙電源熱備份結構，配合由微電腦控制的智能溫控系統，有效提高了系統的可靠性。

4. WOS-3000 CATV光纖通信系統平臺還配有標準的RS-485和RS-232網管通信接口（內置應答器），能方便地實現遠程網管集中監控，是構建高性能雙向HFC城域寬帶網的首選產品。

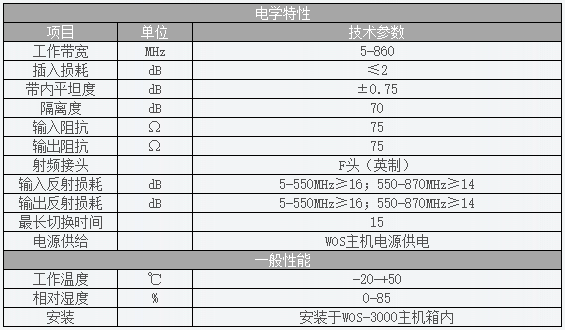

5. 配置：單電源或雙電源備份十個發射單元或40路反向接收單元為滿配置，兼插：光開關、光收機（或雙路自動光信號切換）、EDFA、射頻切換器。

一、 WOS-3000-P電源模塊

1、性能特點

WOS-3000-P電源模塊為新型開關電源結構的高可靠性電源系統，具有體積小，發熱功耗低，能量轉化效率高，干擾諧波小，輸出功率大的特點；一個系統機架內最多可配置兩個WOS-3001電源模塊，以在線熱備份模式工作。

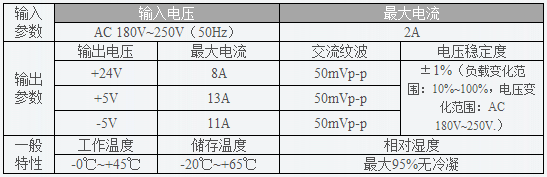

2、技術參數

二、WOS-FT下行光發射模塊

1、性能特點

選用國際著名品牌的高性能DFB激光器，譜線窄，線性好，輸出功率高（最高輸出功率可達30mW）

射頻驅動部分采用了我公司自主研發的射頻功率數碼自動處理技術，可根據輸入射頻信號的電平高低，頻道數量（15~100個頻道），自動處理驅動電平功率，使CSO、CTB及C/N指標始終處于最佳值，確保了整機性能；并使光接收機的輸出電平恒定不變。

先進的多頻點射頻預失真技術，全RF砷化鎵器件，及完全SMT結構有效改善了CATV系統中最重要的CTB和CSO指標，使C/N指標也得到最大提升，同時，發熱量低，功耗小。

內置完善的微電腦自動監控電路，能實時精確監控光輸出功率和寄激光器的各種工作狀態，確保穩定的光輸出功率，并有效延長激光器的工作壽命。

2、技術參數

（參照1310CATV激光發射機）指標可根據用戶要求，或采用不同器件時，可以使某些指標予以上下改變。

特別說明：以上給出的設備技術參數是參照GY/T 143-3000《有線電視系統調幅激光發送機和接收機入網技術條件和測量方法》規定的測試方法，并在以下測試條件下測得。

測試條件：與10Km標準光纖、光無源衰減器和標準光接收機組成測試鏈路，并在規定的鏈路損耗條件下，在550MHz頻率范圍內配置59個PAL-D模擬電視頻道

信號，在550MHz~862MHz頻率范圍內傳送數字調制信號，數字調制信號的電平（8MHz帶寬內）比模擬信號的載波電平低10dB，光接收機輸入光功率為-1dBm時，測量載波組合三階差拍比（C/CTB）、載波組合二階差拍比（C/CSO）及載噪比（C/N）。

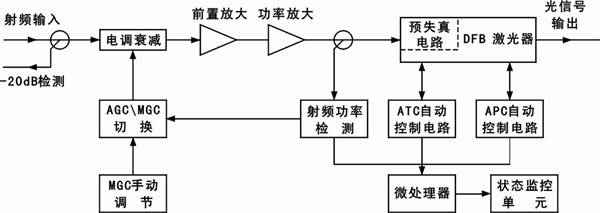

3、原理框圖

三、 WOS-3000-FR下行光接收模塊

1、性能特點

WOS-3000-FR下行光接收模塊的光電轉換部分選用PHILIPS、PHOTON或高靈敏度PIN光檢波器由用戶指定；射頻放大電路前級選用進口低噪聲放大器件，輸出級選用高性能功率倍增砷化鎵放大模塊，確保了優異的鏈路系統指標，可為二級光纖傳輸網提供優質的射頻驅動信號源。完全SMT結構，體積小，可靠性高，功耗低。

2、技術參數

參見（WR8602B光接收機正向部分）

3、原理框圖

四、 WOS-3000-RR上行光接收模塊
